　　TF系列箱外自封式吸油过滤器

　　一、产品说明

　　本过滤器本过滤器安装在油泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。

　　本过滤器可直接安装在油箱侧边、上部或底部，吸油筒体浸入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀、旁通阀、滤芯污染堵塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。

工作压力：最高压力1.6MPa
工作温度：-25℃~120℃
发讯器发讯压力：-0.02MPa
壳体材料：铸铝
工作介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液

　　
二、性能特点

　　1、安装连接方便，简化系统管路

　　本过滤器可直接安装在油箱侧边、底形或上部，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面以下，出油口设有管式、法兰式连接，过滤器内设置自封阀装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。

　　2.、设置自封阀，使更换、清洗滤芯或维修系统非常方便

　　当更换、清洗滤芯或维修系统时，只需旋开过滤器端盖(清洗盖)，此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使清洗、更换滤芯或维修系统非常方便，如顶开自封阀又可作油箱向外放油之用。

　　3.具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性

　　当滤芯被污染物堵塞到出油口真空度为0.018MPa时,发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，在滤芯上部的油路旁通阀会自动开启(开启值为: 真空0.02MPa)，以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

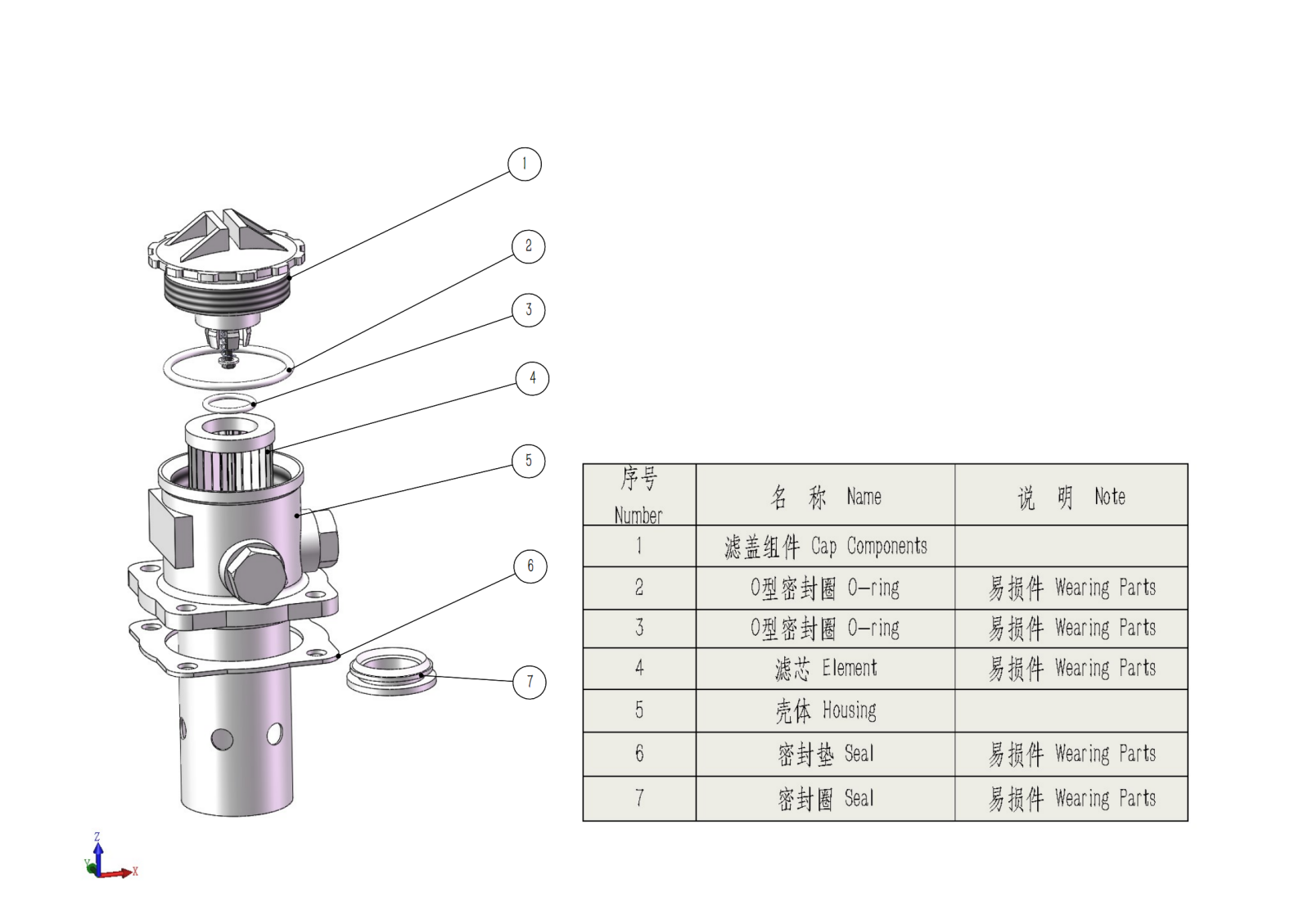

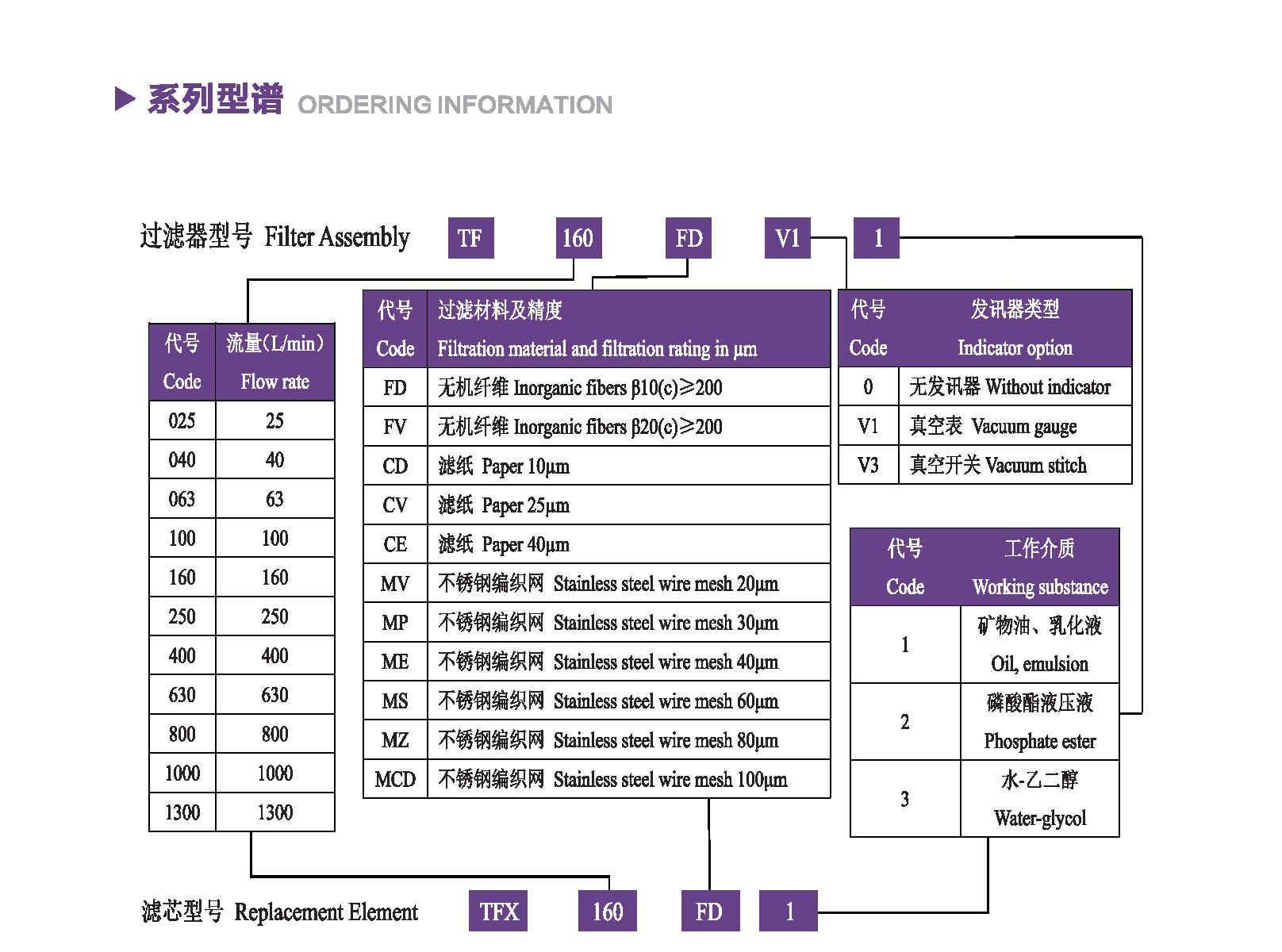

　　三、型号说明

　　四、技术参数

型号	公称流量（L/min）	过滤精度 μm	通径(mm)	压力损失（MPa）	发讯装置		连接方式	滤芯型号
型号	公称流量（L/min）	过滤精度 μm	通径(mm)	压力损失（MPa）	（V）	（A）	连接方式	滤芯型号
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	螺纹	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				法兰	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

　　
注：*为过滤精度，若使用介质为水—乙二醇，公称流量160L/min，过滤精度80μm，带ZS—I型发讯器，则过滤型号为TF•BH-160×80L-C，滤芯型号为TFX•BH-160×80。

　　五、连接尺寸

表一：TF-25 ~160螺纹式(出油口螺纹连接)

型号	尺寸（mm）
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

　
表二：TF-250 ~ 1300法兰式(出油口法兰连接)

型号	尺寸（mm）
型号	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680

连接尺寸

型号	尺寸（mm）
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

　　RF外形尺寸
